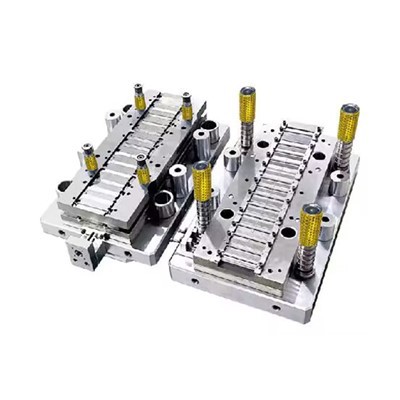

Għodda Komposta U Għodda Progressiva



Isem tal-Prodott	Għodda komposta u għodda Progressiva
Oġġett Nru.	HTSD-004
Daqs tal-prodott	2500L*700W*550H
Materjal	Azzar tal-karbonju, azzar li ma jissaddadx, pjanċa tal-aluminju, ram, ram jew folja tal-metall galvanizzat eċċ.
Ħxuna tal-materjal	0.5-8mm jew personalizzati
Trattament tal-wiċċ	Miksijin taż-żingu, miksi bit-trab, pittura, illustrar, tfarfir, kisi tal-kromju, anodizzar, sandblasting, eċċ.
Tagħmir tal-Maċinazzjoni	CNC, EDM, Argie Charmilles, Magni tat-Tħin, 3DCMM,
Metodu tal-Logo	Inċiżjoni bil-lejżer, inċiżjoni CNC
Applikazzjoni għall-industrija	Karozzi, Apparat tad-dar, Elettronika, Aerospazjali
Ippakkjar	Kaxxa tal-injam jew fuq talba tiegħek
Faċilità tal-Ittestjar	Magna tal-kejl ta 'tliet koordinati, Mikrometru, kalipers, skaner 3D
Kapaċità tal-produzzjoni	150sett kull sena





Imut tal-ittimbrar kompost huma magħmula bl-għajnuna tad-disinn tad-die kompost. Dan id-die huwa magħmul biex iwettaq diversi kompiti ma 'kull stroke ta' l-istampa u huma użati għal operazzjonijiet ta 'qtugħ bħal blanking u titqib. Minħabba l-kapaċità tagħhom li jagħmlu ħidmiet aktar malajr minn imut tal-ittimbrar sempliċi, imut tal-ittimbrar kompost huma aktar xierqa għal impjiegi kkomplikati jew diffiċli.

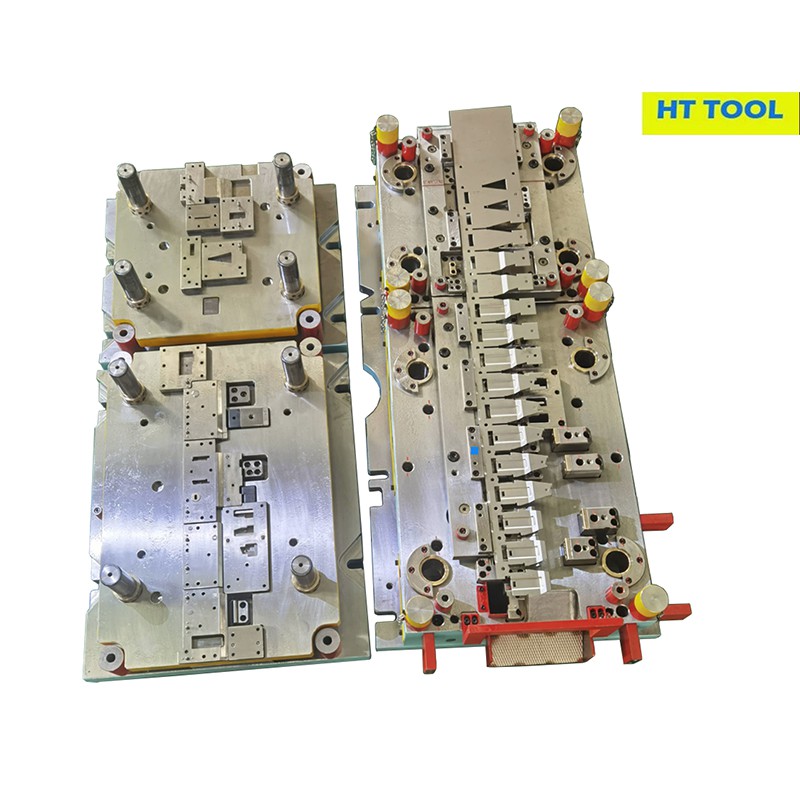

L-ittimbrar ta 'għodda progressiva huwa ideali għal ġirjiet twal ta' produzzjoni minħabba r-ripetibilità għolja tiegħu. Magna waħda bi stazzjonijiet die multipli tintuża f'dan il-metodu tal-ittimbrar tal-metall. Kull stazzjon fejn titwettaq operazzjoni ta 'ttimbrar awtomatikament iċċaqlaq strixxa tal-metall ta' materjal tal-istokk. Il-parti lesta għandha mbagħad tinqata 'ħielsa mill-istrixxa bħala l-aħħar pass.

Għodda komposta u Proċess ta' Għodda Progressiva

Għodda komposta u għodda progressiva toffri metodu kost-effettiv u effiċjenti għall-produzzjoni ta 'ġirjiet ta' volum kbir billi tuża die progressiva. Id-die fiha diversi stazzjonijiet tal-ittimbrar li jwettqu operazzjonijiet ta 'formazzjoni uniċi hekk kif strixxa ta' folja tal-metall tiġi mitmugħa mill-magna. Il-kombinazzjoni tal-għodod meħtieġa tal-ittimbrar f'sett wieħed ta 'die ttejjeb l-effiċjenza tal-proġett tal-ittimbrar.



Il-komponenti li ġejjin huma essenzjali għal die progressiv:



❆Die Set

❆ Buttuni Die (boxxli)

❆ Punches

❆Detentur tal-Punch

❆Plate (sezzjoni)

❆Labar

❆Slug Clearance

❆Stripper

Għodda komposta u progressiva wkoll jistgħu jinkludu wkoll karatteristiċi bħal sub-liners, stop blocks, slides, jew sensuri. L-għan primarju ta 'dawn il-komponenti huwa li jiġi żgurat immaniġġjar preċiż tal-materjal.



L-ittimbrar progressiv tal-metall isegwi dawn il-passi:



Id-die progressiva hija pożizzjonata ġewwa pressa tal-ittimbrar reċiproka.

L-istampa tiċċaqlaq 'il fuq, u ġġib il-wiċċ ta' fuq die magħha u tippermetti li l-istrixxa tal-metall tidħol fit-tagħmir.

Meta l-istampa timxi 'l isfel, id-die tagħlaq biex tesegwixxi l-operazzjoni tal-ittimbrar.

Parti lesta tiġi rilaxxata mid-die ma 'kull daqqa ta' l-istampa.

L-istazzjon tal-qtugħ finali jifred il-partijiet lesti mill-web tal-ġarr.





Analiżi CAE:Analiżi CAE preċiża tgħin biex ittejjeb il-kwalità tal-partijiet u tottimizza d-die tat-trasferiment tal-ittimbrar progressiv tal-metall u proċess ieħor tal-għodda tal-ittimbrar. L-inġinerija konkorrenti, ir-reviżjoni tad-disinn tal-prodott, u l-involviment bikri jistgħu jgħinu biex iqassar iż-żmien taċ-ċomb tal-proġett. Dan huwa eżempju tas-simulazzjoni CAE progressiva tagħna tal-ittimbrar tal-metall:



Simulazzjoni CAE

3D trasferiment die simulazzjoni

Ittimbrar die disinn: Fid-dipartiment tad-disinn tal-għodda, aħna kapaċi nipprovdu lill-klijenti tagħna firxa sħiħa ta 'servizzi. L-inġiniera jużaw AUTOFORM biex jiżguraw il-manifattura tal-istampar u s-simulazzjoni (studji minn xquq, tikmix, rebound, kumpens, vidjows, eċċ. huma disponibbli). Għal disinn komplut ta 'għodda 3D / 2D, id-disinjaturi tagħna (x9) jużaw softwer UG.



3D ittimbrar progressiv tal-metalldisinn







3D trasferiment diedisinn



Ġestjoni tal-proġett:Għal kull proġett progressiv tal-ittimbrar tal-metall, aħna se jassenjaw inġinier tal-proġett wieħed biex jimmaniġġja l-proċedura kollha mill-kunċett tal-bidu nett sat-tlestija perfetta. Għandna tim ta 'ġestjoni tal-proġett mill-isbaħ, li għandu sfond ta' inġinerija b'saħħtu u tajjeb fil-komunikazzjoni bl-Ingliż. Dan jgħin biex il-proġett tiegħek imur bla xkiel u taħt kontroll tajjeb. Aħna se nżommu lill-klijent aġġornat dwar informazzjoni dettaljata ta 'dan il-proġett permezz ta' rapport ta 'kull ġimgħa u stampi aġġornati. Huwa faċli għall-klijent li jamministra l-proġett fl-istess ħin. Aħna ser nipprovdu standard għoli ta 'servizz tal-konsumatur permezz ta' awto-titjib. Telefonata waħda biss, jew e-mail, u tara aħna lesti għalik f'kull ħin.







Ottimizzazzjoni tal-ispiża tal-produzzjoni:Meta naħdmu mill-qrib mal-klijenti mill-ippjanar tal-proċess sat-tfassil tal-għodda, aħna dejjem jonfqu ħafna riżorsi u sforzi biex timmassimizza r-rati ta 'utilizzazzjoni tal-materjal u stroke tal-istampa u timminimizza n-numri tal-istazzjon tal-għodda filwaqt li niżguraw l-istabbiltà u r-ripetibilità tal-produzzjoni.





Ittimbrar die manifattura:HT TOOL hija kapaċi toħloq ittimbrar progressiv tal-metall intern biex tissodisfa l-ħtiġijiet kollha tal-klijenti tagħna. Id-dipartiment tal-inġinerija tagħna jaħdem mal-persunal b'talent tagħna biex jiżgura l-kwalità tal-partijiet tiegħek. It-tabella ta 'hawn taħt hija l-lista tat-tagħmir tal-magni tagħna:



Oġġett Nru.	Tagħmir	Speċifikazzjoni (mm)	QTY
1	Magni tal-Istampa	800 T(4200*1900*1200)	1
2		400 T (3300*1500*750)	1
3		200 T (2400*840*550)	1
4	Magna ta 'tmigħ tliet f'wieħed	Wisa '600mm, ħxuna 0.5- 4.5mm	1
5	Magna ta 'tmigħ tliet f'wieħed	Wisa' 1200mm, ħxuna 0.5- 6.0mm	1
6	CNC	2500*1700*1000	1
		1100*650*750	1
		800*500*550	3
7	Magni tat-Tħin tal-wiċċ	1000*600	1
8		800*400	1
9	Magni tat-Tħin Manwali	150*400	2
10	Magni tat-Tħaffir Vertikali	ф1~32	3
11	Magni tat-Tħaffir Radjali	￠1~32	1
12		￠1~50	1
13	Magni tat-Tħin	1150*500*500	2
14	Magni tal-Qtugħ tal-Wajer normali	800*630	1
15		500*400	4
16	Magni tal-Qtugħ tal-Wajer Mgħaġġel	800*500	1
17		500*400	1
18	Stoma EDM	300*200	1
19	Skaner 3D	650*550	1



Ittimbrar die tryout: Għandna Mechanical Press minn 200T sa 800T



Servizz ta’ one-stop shop:Bħala manifattur professjonali tal-ittimbrar tal-metall progressiv fl-industrija tal-għodda Ċiniża b'kapaċità solida u kapaċità sostanzjali, HT Tool and Die toffri soluzzjoni integrali lill-klijenti billi tiddisinja u tibni għodod li jiffurmaw kiesaħ u sħun, tiċċekkja attrezzaturi u jigs tal-iwweldjar fil-karozzi globali industrija.



It-tqabbil bejn l-Ittimbrar Dies: Sempliċi vs Kompostimutuvs Progressiviittimbrar tal-metallvs Trasferiment Dies



Karatteristika	Sempliċi Die	Die kompost jew Die kombinat	Progressivaittimbrar tal-metall	Trasferiment Die
Operazzjonijiet	Operazzjoni waħda	Operazzjonijiet multipli (puplesija waħda). Limitat ħafna għad-disinn.	Operazzjonijiet multipli (sekwenza). Kemmxejn limitat għad-disinn. Xi operazzjonijiet ta 'tpinġija kumplessi jkunu jeħtieġu die ta' trasferiment	Operazzjonijiet multipli (trasferiment bejn stazzjonijiet). Kwalunkwe proċess ta 'operazzjoni huwa possibbli.
Stazzjonijiet	Stazzjon wieħed	Stazzjon wieħed	Stazzjonijiet multipli	Stazzjonijiet multipli
Kumplessità	Baxx	Baxx għal medju	Kumplessità għolja	Kumplessità għolja
Ittestjar u twaqqif tal-moffa	Faċli	Diffiċli	Moderat. Il-moduli jnaqqsu l-kumplessità u jżidu l-effiċjenza tat-twaqqif.	Normalment eħfef minn progressiv, iżda jeħtieġ tagħmir ta 'trasferiment u rfigħ li huma wkoll kumplessi għad-disinn.
Effiċjenza	Baxxa ħafna	Baxx	Għoli ħafna	Għoli. Aktar bil-mod milli progressiv minħabba l-operazzjonijiet ta' trasferiment meħtieġa.
Spiża	Spiża baxxa tal-għodda, spiża għolja tal-unità tal-parti	Spiża medja tal-għodda, spiża tal-unità tal-parti medja	Spiża għolja tal-għodda, spiża tal-unità tal-parti baxxa ħafna	Normalment ogħla għodda u spiża unitarja minn progressiva
Volum tal-produzzjoni	Volum baxx	Volum medju sa għoli	Volum għoli (adattat għall-produzzjoni tal-massa)	Volum għoli, (adattat għall-produzzjoni tal-massa)
Idoneità	Partijiet sempliċi	Partijiet sempliċi	Partijiet kumplessi	Partijiet akbar u/jew konkavi, partijiet kumplessi
Rata ta' użu tal-materjal	Moderat għal għoli	Moderat għal għoli	Moderat. Il-ħtieġa għal piloti u trasportaturi tista 'tnaqqas l-utilizzazzjoni tal-materjal. Disinn tajjeb jista 'jnaqqas ħafna r-ruttam prodott.	Moderat għal għoli
Operazzjoni ta' blanking	1 puplesija	1 puplesija	L-aħħar operazzjoni	L-ewwel operazzjoni













	Għodda Progressiva			Għodda kompost
Żmien taċ-ċomb	Imut żgħir ( Inqas minn jew ugwali għal 1 M ) Ġimgħat	MedjuDaqs ( 2 M-3M ) Ġimgħat	Kbir Daqs (3M- ) Ġimgħat	SmallDaqs Inqas minn jew ugwali għal 2000 mm ġimgħat	Medium imut 2000-3000mm ġimgħat	Daqs Kbir Akbar minn jew ugwali għal 3000mm ġimgħat
Simulazzjoni	2 -3.5 ġimgħat	3.5 -5.5 ġimgħat	5.5 ġimgħat	2 -3.5 ġimgħat	3.5 -5.5 ġimgħat	6 ġimgħat
Disinn
Mudell				0.5 ġimgħat	0.5 ġimgħat	ġimgħa 1
Tidwib/azzar	0.5 -1 ġimgħat	ġimgħa 1	1.5 ġimgħat	3 ġimgħat	4 ġimgħat	4 ġimgħat
Manifattura	2.5 -3.5 ġimgħat	3.5 -5.5 ġimgħat	7 ġimgħat	2.5 -4 ġimgħat	3.5 - 5.5 ġimgħat	7 ġimgħat
Trattament tas-sħana
Assemblea	3 - 4 ġimgħat	5 - 10 ġimgħat	10 ġimgħat	3 - 4 ġimgħat	5 - 10 ġimgħat	10 ġimgħat
Partijiet maqtugħin bil-lejżer
Partijiet tal-għodda mitfija
OK Partijiet
Ixtri off
Totali	8 -12 ġimgħat	13 -22 ġimgħat	24 ġimgħa	11 -15 ġimgħat	16.5 -25.5 ġimgħat	28 ġimgħa





X'inhuma t-tipi differenti ta' imut?

✹Tipi differenti ta 'Dies

✹Simple Die.

✹Die kompost.

✹Die Progressiv.

✹Trasferiment Die.

✹Kombinazzjoni Die.

✹Die Multipli.

✹Die maqsum tond.

✹Die aġġustabbli.



Definizzjoni u Proċess għal Għodda Komposta?

L-Ittimbrar tal-Għodda Komposti huwa differenti mill-Ittimbrar tal-Għodda Progressiva fit-tlestija ta 'operazzjonijiet multipli - bħall-qtugħ u l-iffurmar - f'daqqa waħda. Dan il-metodu huwa simili għal chef li jwettaq diversi kompiti ta 'qtugħ f'moviment wieħed malajr.

Huwa partikolarment effettiv għall-produzzjoni ta 'partijiet ċatti, fejn karatteristiċi multipli għandhom jiġu miżjuda simultanjament. Dan l-approċċ single-stroke jiżgura preċiżjoni għolja u allinjament, li jagħmilha ideali għal partijiet bi preċiżjoni dimensjonali kbira.



Vantaġġi tal-KompostGħodda Ittimbrar?

Il-vantaġġ primarju tal-Ittimbrar tal-Għodda Komposti huwa l-preċiżjoni tiegħu. Peress li operazzjonijiet multipli huma esegwiti f'daqqa waħda, ir-riskju ta 'allinjament ħażin bejn il-proċessi huwa minimizzat, li jirriżulta f'partijiet preċiżi ħafna.

Dan il-metodu huwa wkoll effiċjenti għall-produzzjoni ta 'komponenti ċatti, peress li jnaqqas in-numru ta' hits meħtieġa meta mqabbel ma 'metodi oħra, u b'hekk tħaffef il-produzzjoni.

Barra minn hekk, l-Ittimbrar tal-Għodda Komposti għandu t-tendenza li jiġġenera inqas materjal ta 'ruttam, li jikkontribwixxi għall-iffrankar tal-ispejjeż u s-sostenibbiltà ambjentali.

Żvantaġġi u Limitazzjonijiettal-għodda kompost

Il-limitazzjonijiet tal-Ittimbrar tal-Għodda Komposti jinkludu l-veloċità tal-produzzjoni aktar baxxa tiegħu mill-Ittimbrar tal-Għodda Progressiva, peress li ġeneralment jintuża għal xogħol aktar dettaljat u preċiż aktar milli produzzjoni tal-massa b'veloċità għolja.

Barra minn hekk, hemm metodi aħjar għal partijiet kumplessi li jeħtieġu operazzjonijiet multipli ta 'liwi jew iffurmar. Il-kumplessità u l-fond tal-partijiet li jistgħu jiġu prodotti huma limitati, li jfisser li dan il-metodu huwa l-aktar adattat għal komponenti aktar sempliċi u aktar ċatti.
