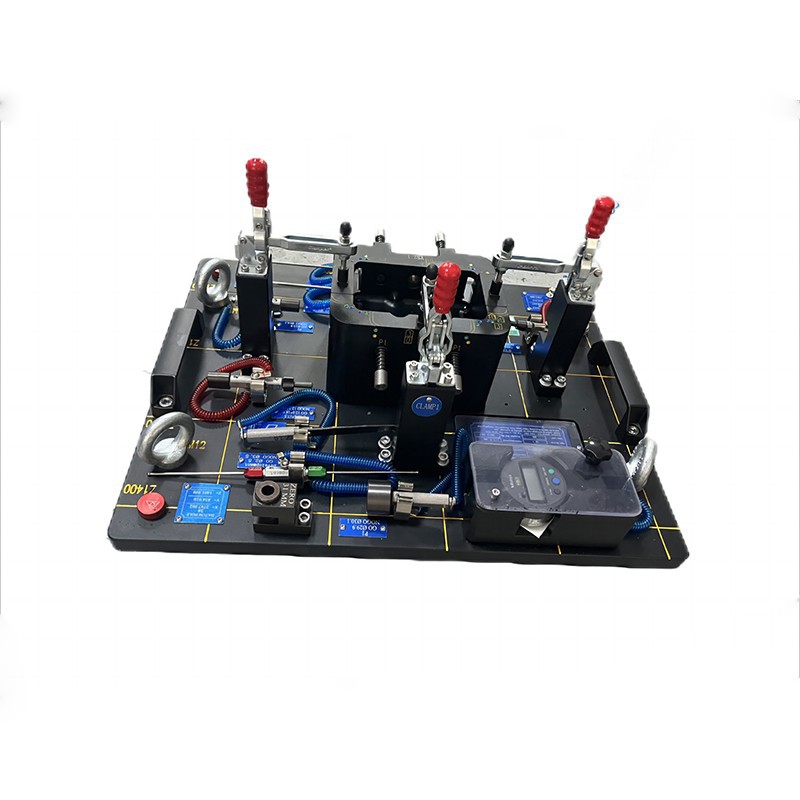

Apparat tal-Iċċekkjar tal-Karozzi
Daqs tal-prodott: 94 * 48 * 40mm
Materjal: Aluminju, ram, u reżina epoxy
Speċifikazzjoni tal-Prodott
|
Isem tal-Prodott |
Apparat għall-iċċekkjar tal-karozzi |
|
Oġġett Nru. |
HTCK-002 |
|
Daqs tal-prodott |
94 * 48 * 40mm |
|
Materjal |
Aluminju, ram, u reżina epoxy |
|
Eżattezza |
0.005-0.1 mm jew fuq talba tiegħek |
|
Kulur |
Anodizzati, kuluri tal-aluminju, partijiet suwed jew individwali jistgħu jiġu personalizzati skont it-talba tal-klijent |
|
Trattament tal-wiċċ |
Ibblastjar tar-ramel, trattament bis-sħana, Blasting tar-ramel, trattament bis-sħana, eċċ |
|
Tagħmir tal-Maċinazzjoni |
CNC, EDM, Argie Charmilles, Magni tat-Tħin, 3DCMM, |
|
Metodu tal-Logo |
Inċiżjoni bil-lejżer, inċiżjoni CNC |
|
Użu |
Manifatturi tal-partijiet tal-karozzi u fabbriki tal-karozzi |
|
Ippakkjar |
Kaxxa tal-injam jew fuq talba tiegħek |
|
Faċilità tal-Ittestjar |
Magni tal-kejl ta 'tliet koordinati, Mikrometru, kalipers |
Apparat tal-Iċċekkjar tal-Karozzi Introduzzjoni
L-apparat għall-iċċekkjar tal-karozzi tal-għodda HT għandu preċiżjoni għolja tal-kejl mingħajr deformazzjoni, spiża baxxa ta 'manutenzjoni u konvenjenza tajba. Spezzjoni karatteristika ewlenija tal-prodott, spezzjoni tal-linja karatteristika, spezzjoni tat-toqba tal-funzjoni, u skoperta taż-żona li hija suxxettibbli għal deformazzjoni fil-proċess tal-assemblaġġ, għall-assemblaġġ ta 'partijiet tal-karozzi u spezzjoni ta' tqabbil tal-funzjoni tal-produzzjoni. Fil-proċess ta 'produzzjoni ta' partijiet tal-karozzi, l-ispezzjoni onlajn tal-partijiet tal-karozzi hija realizzata, li tiżgura l-ġudizzju rapidu tal-istatus tal-kwalità tal-partijiet tal-karozzi fil-produzzjoni, tiżgura s-sigurtà u l-veloċità tal-ipproċessar tal-assemblaġġ tal-partijiet tal-karozzi, u ttejjeb il-kwalità tal-partijiet tal-karozzi.
Vantaġġi tal-użu tal-Automotive Checking Fixture
- ProduzzjoniEffiċjenza
L-użu ta 'attrezzaturi ta' verifika tal-karozzi jista 'jwassal għal Il-gwida preċiża u l-appoġġ ipprovduti biex itejbu l-eżattezza tal-magni, jitnaqqsu l-iżbalji, ruttam, u xogħol mill-ġdid, li jirriżultaw f'rendiment ogħla u żieda fil-produzzjoni.
- Konsistenza tal-Prodott
L-iżball uman huwa kawża komuni ta 'difetti fil-biċċa tax-xogħol fil-proċess tal-manifattura. L-apparat tal-iċċekkjar inaqqas il-probabbiltà ta 'żball uman billi jiggwida l-għodod u l-apparati li jżommu x-xogħol fil-pożizzjoni korretta. L-għodda HT tipprovdi preċiżjoni għolja u preċiżjoni li tirriżulta fil-kwalità konsistenti tal-komponenti manifatturati. L-użu ta 'dawn jelimina l-ħtieġa għal allinjament manwali u aġġustament, li jista' jwassal għal varjazzjonijiet fil-proċess tal-manifattura.
- Ħajja tas-Servizz
Mibnija minn materjali ta 'kwalità għolja bħall-Aluminju, ram, u reżina epoxy, dan l-apparat ta' verifika għandu reżistenza eċċellenti għall-ilbies, il-kompressjoni u l-korrużjoni. Hija mfassla biex tiżgura durabilità u lonġevità massima.
- Iffrankar tal-Ispejjeż
Naħa waħda, l-attrezzaturi tal-iċċekkjar tal-karozzi huma manifatturati skont speċifikazzjonijiet eżatti kull darba, li jirriżultaw f'użu aktar effiċjenti tal-materjali. Żbalji u difetti mnaqqsa jissarrfu f'rati aktar baxxi ta 'ruttam u xogħol mill-ġdid, li jiffrankaw lill-manifatturi b'mod sinifikanti fuq l-ispejjeż tal-materjali u tax-xogħol. Naħa oħra, HT Tool tuża materja prima ta 'kwalità għolja u makkinar intern biex tispiċċa l-produzzjoni tal-apparat tal-iċċekkjar, aħna intrapriża ta' daqs medju u għalhekk innaqqsu l-ispejjeż tal-ġestjoni u finalment niffrankaw l-ispejjeż għall-klijenti tagħna.
Applikazzjonijiet fil-Manifattura
- Assemblaġġ tal-Partijiet tal-Karozzi:
L-attrezzaturi tal-Iċċekkjar tal-Karozzi jintużaw ħafna fl-industrija tal-karozzi jew industriji oħra biex jivverifikaw id-dimensjonijiet tal-komponenti bħal elementi tax-chassis, u fittings ta 'ġewwa. Huma jiżguraw li l-partijiet joqogħdu flimkien b'mod korrett waqt l-assemblaġġ u jissodisfaw standards stretti ta 'prestazzjoni.
- Ambjenti tal-Produzzjoni tal-Massa:
Jekk ikun hemm kwantitajiet kbar ta 'partijiet identiċi jew simili huma prodotti, tagħmir ta' verifika jipprovdi soluzzjoni kost-effettiva biex tiġi żgurata uniformità u preċiżjoni. Dan huwa kruċjali biex jintlaħqu l-miri tal-produzzjoni mingħajr ma tiġi kompromessa l-kwalità.
- Sostituzzjoni ta' Għodod Speċjalizzati tal-Kejl:
L-attrezzaturi tal-iċċekkjar iservu bħala alternattiva versatili għal għodod speċjalizzati tal-kejl bħal gauges tal-plaggs u gauges OD. Huma joffru sempliċità fit-tħaddim filwaqt li għadhom iwasslu kejl preċiż, li jagħmluhom adattati għal firxa wiesgħa ta 'applikazzjonijiet ta' manifattura fil-karozzi, fl-ajruspazju, fl-elettronika u l-bqija...
Sekwenza ta' tħaddim ta' tagħmir u gauges tal-Iċċekkjar tal-karozzi
Hawn huma l-proċeduri tal-attrezzaturi tal-iċċekkjar tal-karozzi:
- Spezzjoni viżwali biex tiċċekkja parti truf li jaqtgħu, xquq u burrs.
- L-użu tal-brilli GO u NOGO biex tivverifika d-daqs tat-toqob.
- Agħmel il-partijiet huwa tajjeb li tmiss mal-datum pin netpad u kalamita
- L-aġġustament tal-parti żommha sew xbieki ta 'kuntatt u lacatha ma' X/Y1/Z1 u Y2/Z2.
- Agħlaq il-morsa Z1,Z2,Z3.
- Uża l-labar P1 biex tiċċekkja l-pożizzjoni tat-toqba.
- Bl-użu tal-feeder u t-trim gauge biex tivverifika t-trim u l-wiċċ bħala l-punti tal-kulur.
-
isually jiskopri t-tarf tal-materjal, huwa kwalifikat fi ħdan +/-1.5 linji, u viċi versa.
-
Ir-reġistrazzjoni tar-riżultati fuq il-folja tal-ispezzjoni.
-
Ħoll u tneħħija tal-parti.
Rimarka: L-apparat/il-gauges tal-iċċekkjar għandhom ikunu taħt ambjent mingħajr trab b'temperatura u umdità stabbli meta jintużaw biex jeżaminaw il-prodott.
Spezzjoni tal-Apparat tal-Iċċekkjar tal-Karozzi
HT Tool&Die jista' jgħin fl-interpretazzjoni tal-ispezzjonijiet kif ukoll jipprovdi rapporti dettaljati, road maps u informazzjoni mfassla għall-ispeċifikazzjonijiet tiegħek. Għandna Tarus CMM, Faro Laser Tracker u ħafna strumenti oħra tal-kejl biex iwettqu l-funzjonijiet kollha ta 'kwalità tagħna.
Wara li l-ispezzjoni tal-attrezzaturi tal-iċċekkjar tal-karozzi tkun lesta, gauge R&R jista 'jgħinek tiddetermina jekk l-għodda tal-kejl tiegħek tkunx qed taħdem b'mod korrett jew jekk il-persuna li tuża l-għodda hijiex toperaha b'mod korrett. Biex niżguraw il-validità tar-riżultati tat-test tiegħek aħna nutilizzaw varjetà ta 'partijiet u operaturi biex nivverifikaw li kull parti tikkontrolla l-istess irrispettivament min hu l-operatur. Permezz ta 'gage R&R ta' suċċess inti tkun tista 'ssir konxju ta' kemm qed tkejjel il-partijiet.
